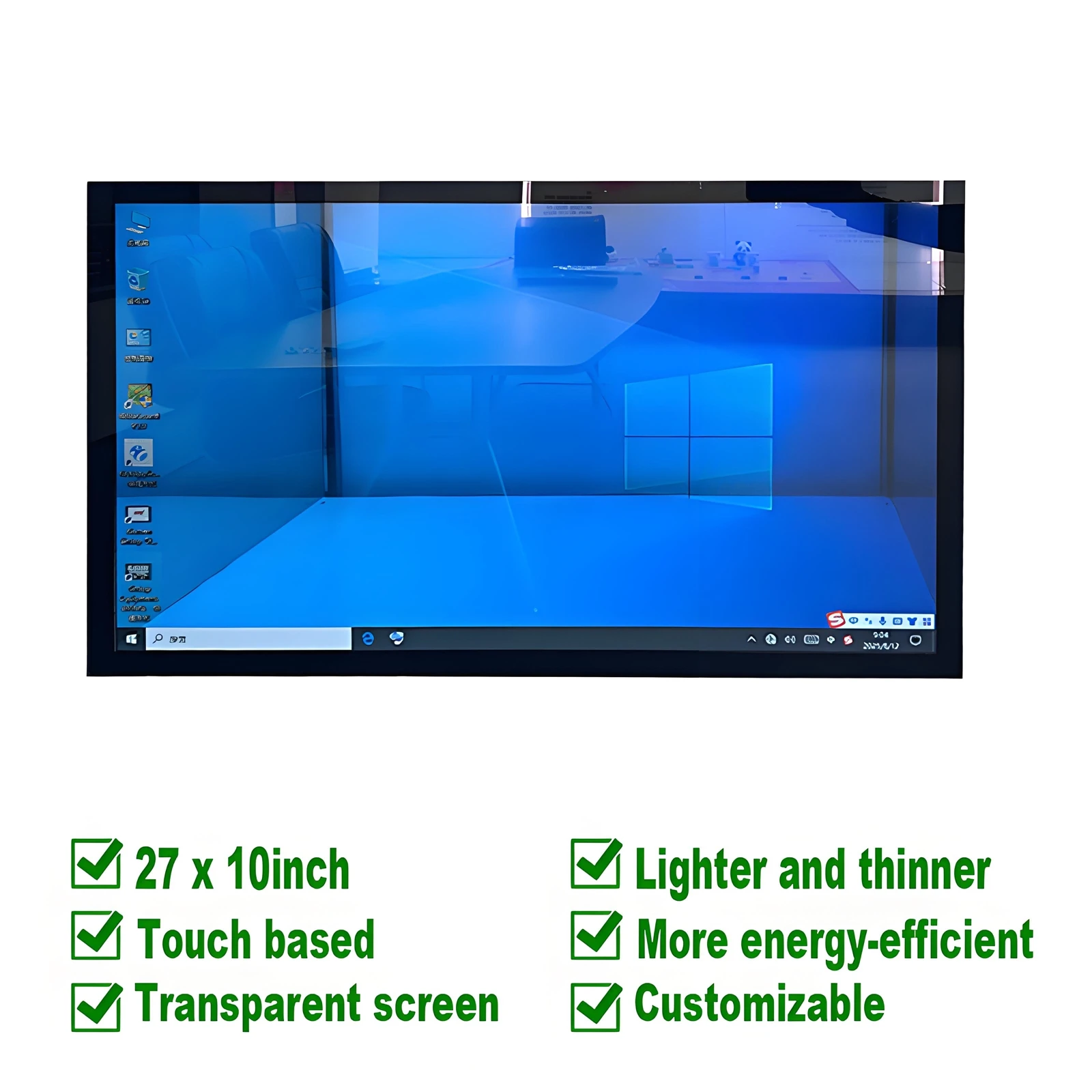

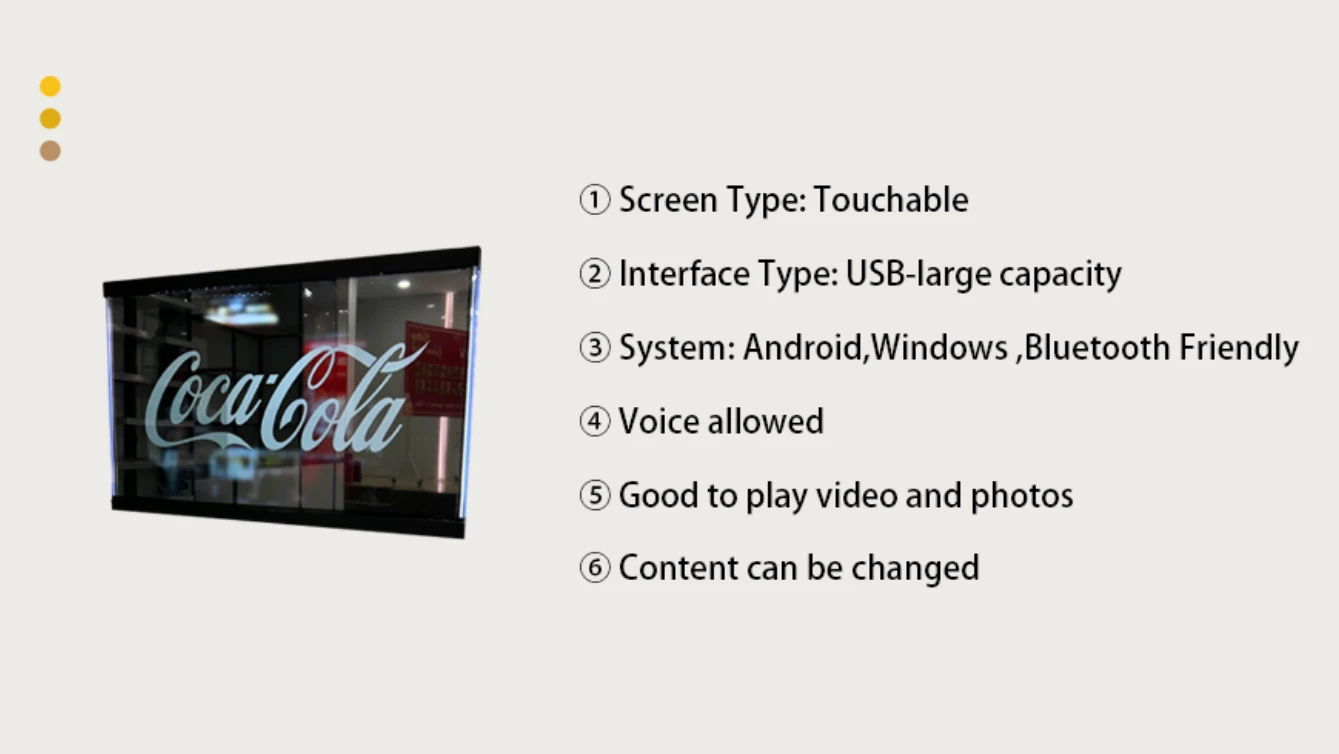

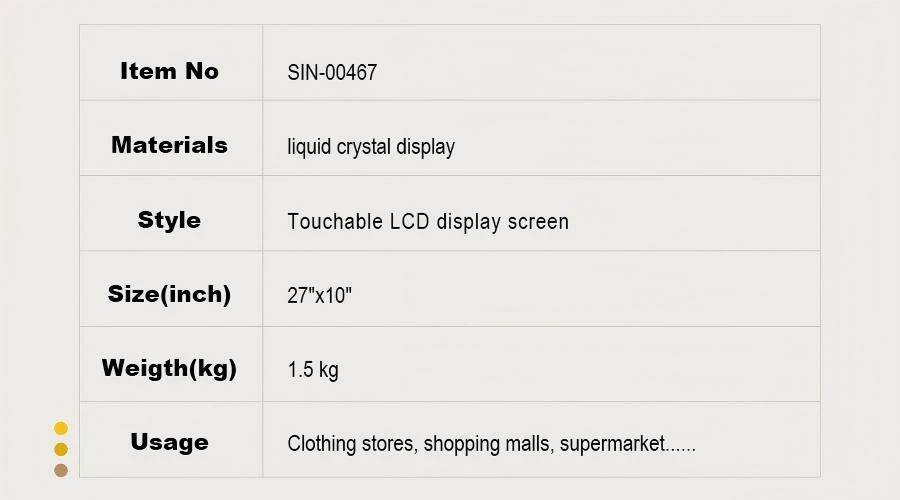

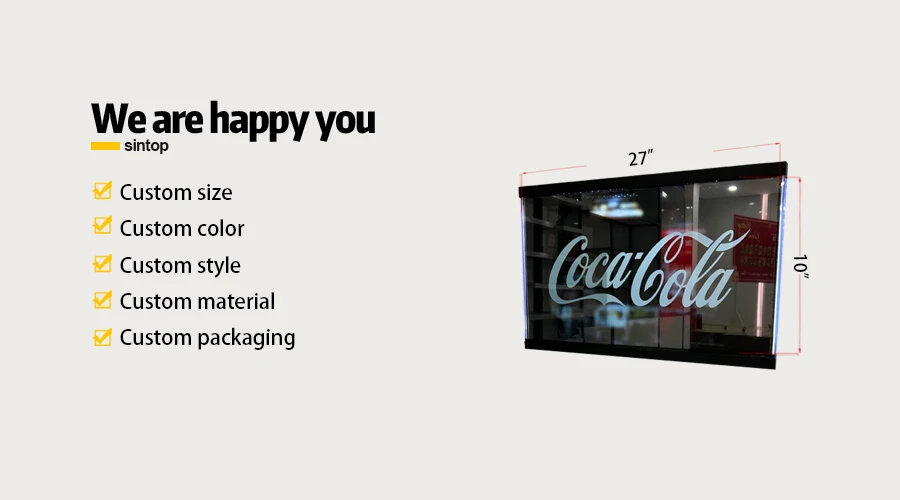

صفحه لمسی شفاف 27 "x 10"
پیشرفت انقلابی در فناوری نمایشگر ، ترکیب برش-} مهندسی صفحه نمایش شفاف با فرآیندهای تولیدی پیشرفته. این پانل نمایشگر شفاف با فرمت گسترده {{2} wide عملکرد بصری استثنایی را در حالی که 43 ٪ انتقال نور را حفظ می کند ، ارائه می دهد.
- توضیحات توضیحات توضیحات

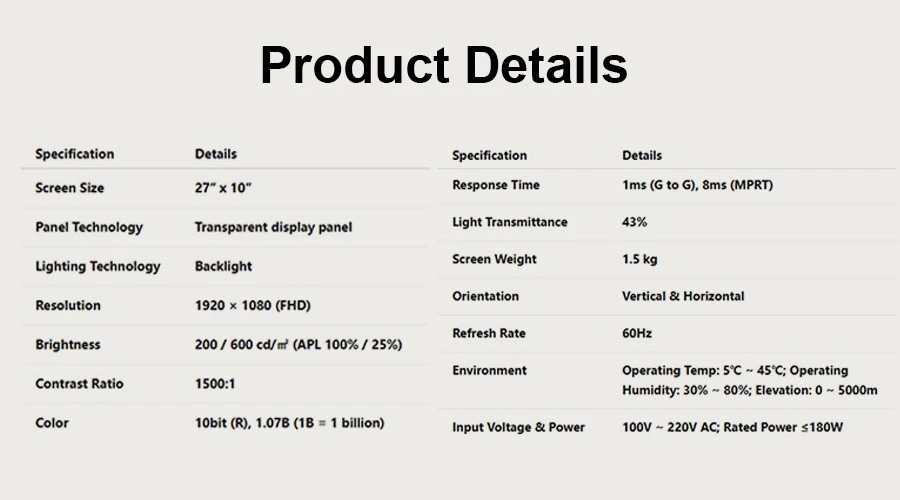

- مشخصات
- نشان
43 ٪ انتقال نور
تعادل بهینه بین دید و شفافیت
معماری فنی و طراحی پانل
صفحه شفاف از فناوری پانل پیشرفته ای که به طور خاص برای برنامه های تجاری طراحی شده است ، استفاده می کند. این نسبت ابعاد منحصر به فرد با ابعاد عرض 27 اینچ با 10 اینچ ارتفاع ، یک تجربه مشاهده بهینه را فراهم می کند.
ابعاد
عرض 27 اینچ با ارتفاع 10 اینچ ، ارائه یک تجربه بهینه برای ارائه محتوای افقی.
فرمت Ultra - wide
وضوح
وضوح 1920 x 1080 (Full HD) تصاویر واضح و مفصل را برای برنامه های مختلف تجاری ارائه می دهد.
تراکم پیکسل 81 PPI
وزن
ساخت و ساز سبک با سرعت 1.5 کیلوگرم ، گزینه های نصب انعطاف پذیر را بدون تقویت ساختاری امکان پذیر می کند.
نصب همه کاره
روشنایی
200 CD/m² در 100 ٪ APL و 600 CD/m² در 25 ٪ APL ، و اطمینان از دید در شرایط مختلف روشنایی.
تنظیم خودکار
نسبت کنتراست
نسبت کنتراست استثنایی 1500: 1 درک عمق و وضوح تصویر را فراهم می کند.
صنعت عملکرد پیشرو
تولید مثل
10 - پردازش بیت پشتیبانی از 1.07 میلیارد رنگ برای پر جنب و جوش ، درست-}} تولید مثل تصویر به زندگی.
دقت دلتا E کمتر از یا برابر با 2.0
دقت مهندسی

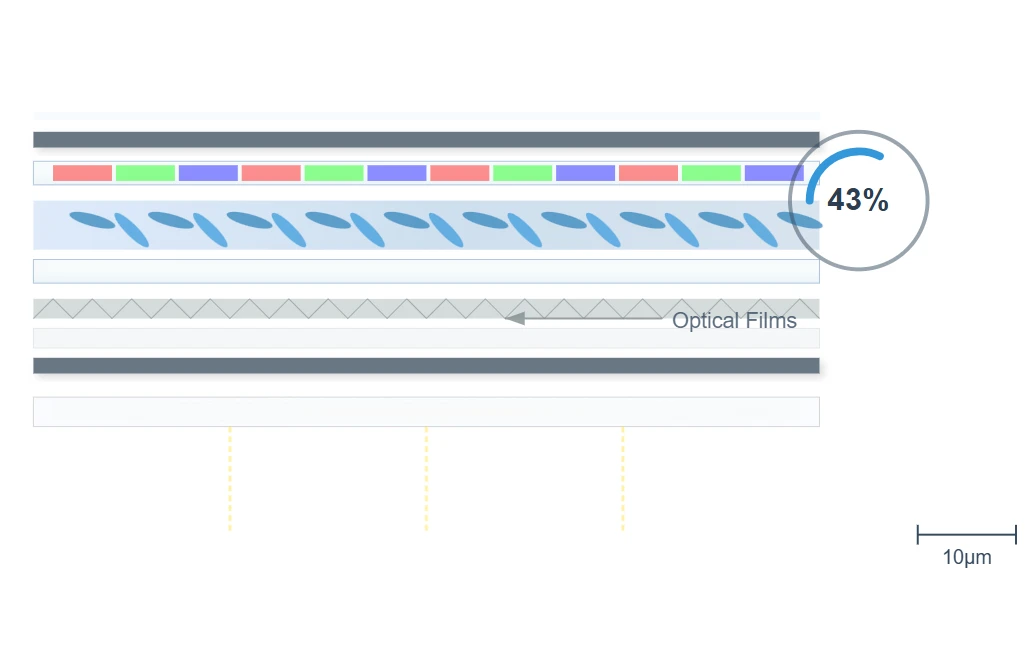

دقت مهندسی در پشت این صفحه شفاف شامل تکنیک های پیچیده تراز کریستال مایع است که امکان انتقال همزمان نور و شکل گیری تصویر را فراهم می کند. ضریب انتقال نور 43 ٪ نشانگر تعادل بهینه بین دید و شفافیت است.
این تعادل از طریق توزیع نور پس زمینه دقیقاً کالیبره شده و ساختارهای پیشرفته فیلم نوری حاصل می شود ، این تعادل تضمین می کند که صفحه نمایش ضمن حفظ خصوصیات شفاف خود ، عملکردی باقی می ماند.
تعالی فرآیند تولید
تولید این صفحه شفاف شامل چندین مرحله تولید دقیق - بالا است و از کیفیت و عملکرد استثنایی اطمینان می دهد.

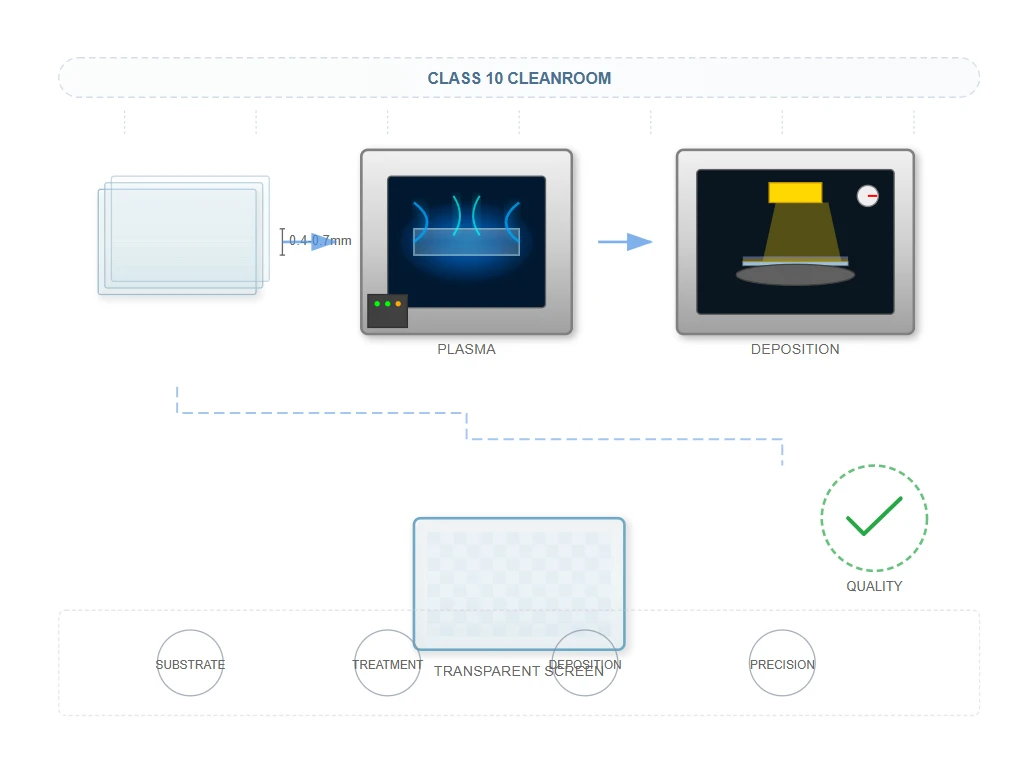

تمیز کردن و آماده سازی بستر
این فرآیند با آماده سازی بستر با استفاده از مواد شیشه ای نازک Ultra {0} شروع می شود ، به طور معمول از ضخامت 0.4 میلی متر تا 0.7 میلی متر. این بستر تحت درمان با پلاسما قرار می گیرد تا از خصوصیات چسبندگی بهینه برای رسوب لایه بعدی ، همه در یک محیط کلاس 10 کلاس 10 استفاده کند.

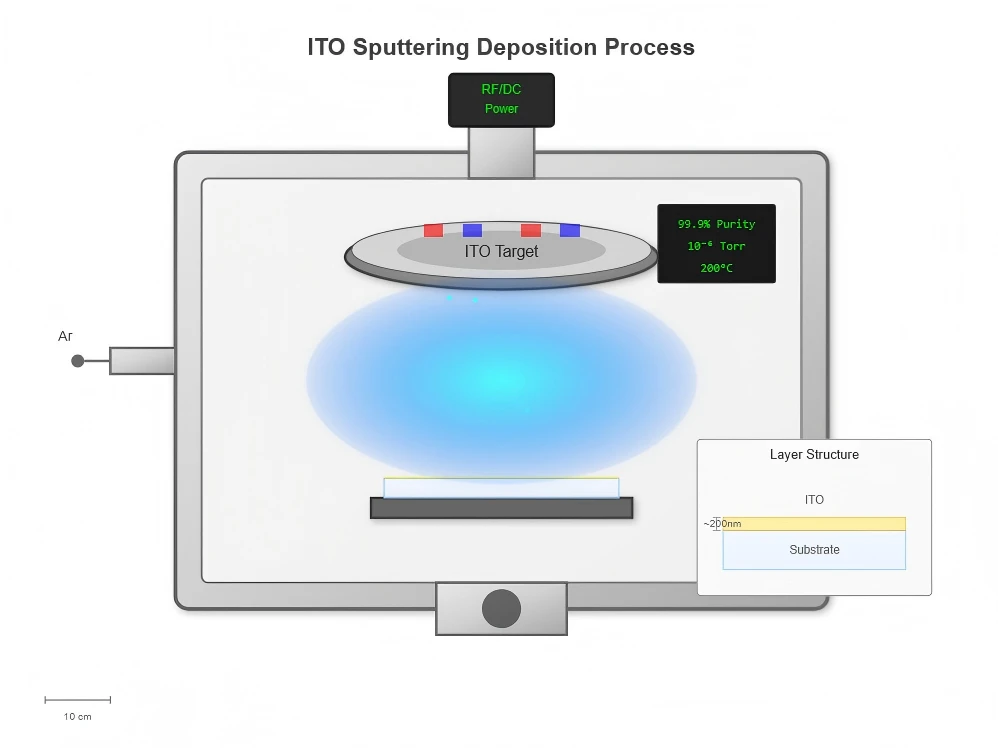

رسوب ایتو (اکسید قلع ایندیم)
یک فرآیند پاشیدن ITO را با خلوص 99.9 ٪ بر روی بستر آماده می کند. این لایه رسانا هم برای عملکرد صفحه نمایش و هم برای حساسیت لمسی ضروری است و نیاز به کنترل دقیق بر ضخامت و یکنواختی دارد.

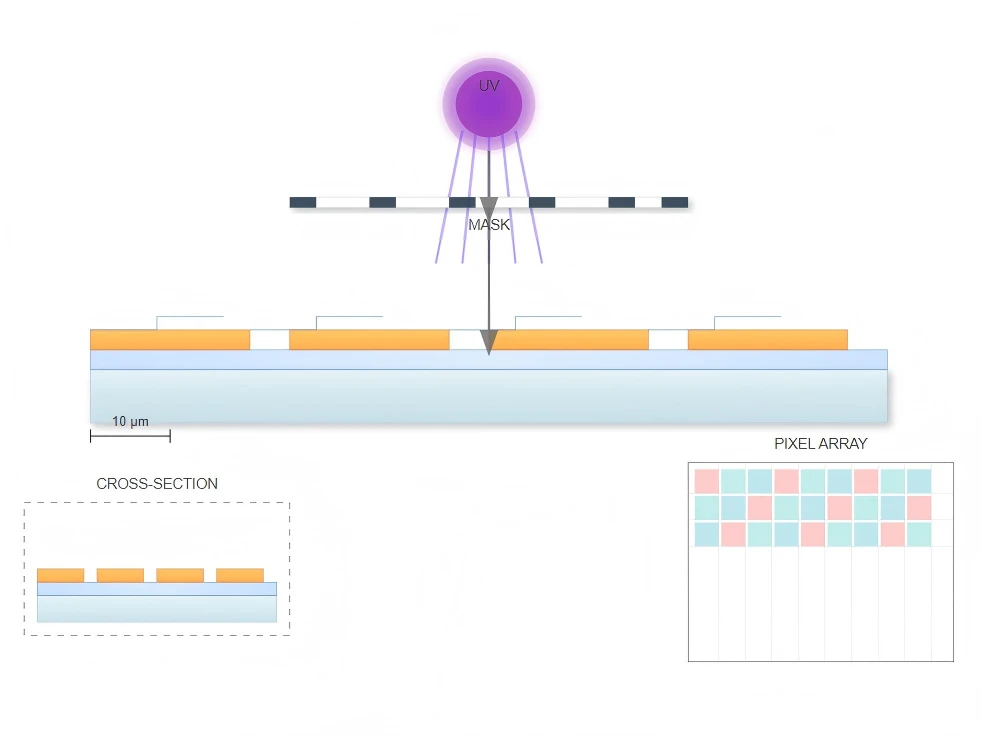

الگوی عکس گرفتن
Sub - تراز دقیق میکرون الگوی دقیق لایه ITO را تضمین می کند. این فرآیند فوتولیتوگرافی ، مدار دقیق مورد نیاز برای فعال سازی پیکسل و سنجش لمسی را ایجاد می کند ، با تحمل اندازه گیری شده در میکرومتر.

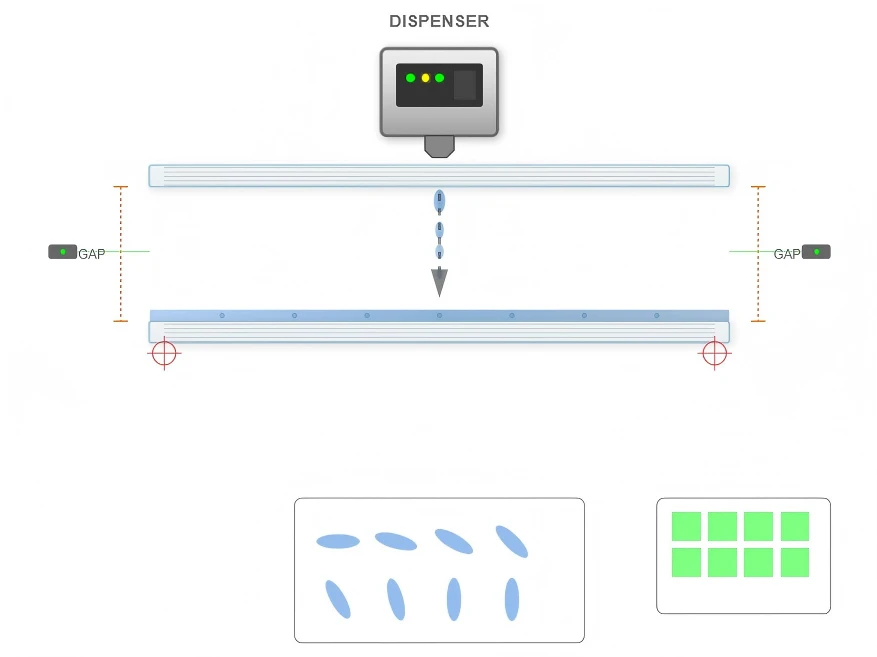

مونتاژ سلول کریستال مایع
سیستم های توزیع خودکار دقیقاً مواد کریستالی مایع را بین دو بستر اعمال می کنند. این مرحله بحرانی برای اطمینان از عملکرد نمایش یکنواخت در کل سطح پانل ، نیاز به کنترل دقیق بر ابعاد شکاف سلول دارد.
قطبش دهنده
لمینیت فیلم درجه -}} قطبی کننده های دقیق را در هر دو طرف سلول اعمال می کند. این قطبش ها برای کنترل انتقال نور و فعال کردن خصوصیات شفاف صفحه نمایش ضمن حفظ کیفیت تصویر ضروری هستند.

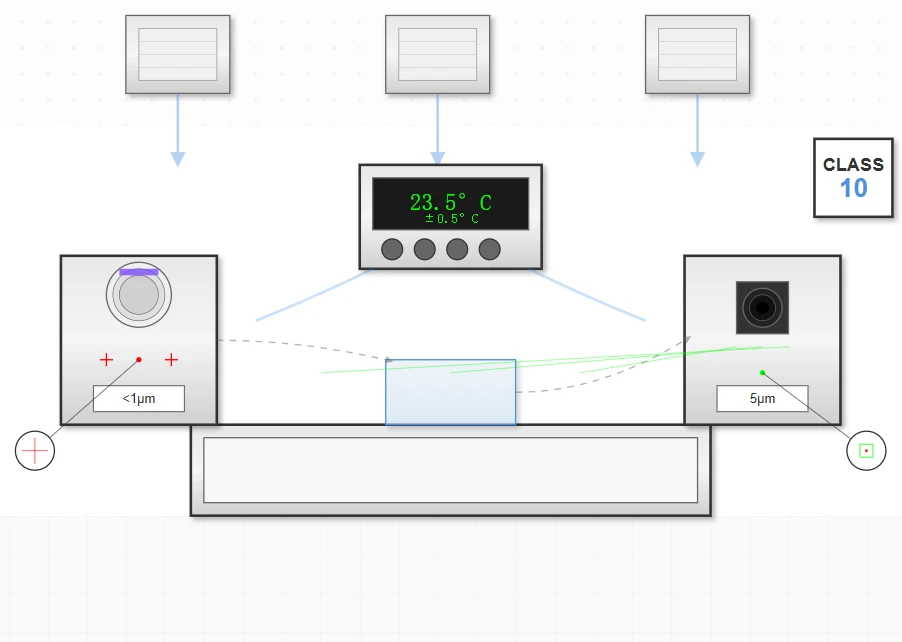

تولید الزامات دقیق
ساخت صفحه شفاف نیاز به دما-} کنترل شده با حفظ دقت 0.5 درجه در طول فرآیند دارد. اقدامات کنترل کیفیت شامل سیستم های بازرسی نوری خودکار (AOI) است که قادر به تشخیص نقص به اندازه 5 میکرومتر است.
کلاس 10 محیط تمیز برای مراحل بحرانی
زیر - دقت تراز میکرون برای فوتولیتوگرافی
بازرسی نوری خودکار برای تشخیص نقص
کنترل دما با دقت 0.5 درجه
پروتکل های تضمین کیفیت و آزمایش
هر صفحه لمسی شفاف 27 "x 10" تحت پروتکل های آزمایشی جامع طراحی شده برای اعتبارسنجی عملکرد در چندین شرایط محیطی طراحی شده است.
مشخصات زیست محیطی
دمای عملیاتی
حداقل 5 درجه
حداکثر 45 درجه
تحمل رطوبت
حداقل 30 ٪ RH
حداکثر 80 ٪ RH
تحمل ارتفاع
تا 5000 متر ارتفاع
هیچ تخریب عملکرد در ارتفاعات زیاد
تست اعتبار سنجی عملکرد
یکنواختی درخشندگی
آزمایش در 121 نقطه اندازه گیری ، روشنایی مداوم را در سطح نمایشگر تضمین می کند.
تأیید گام های رنگی
تجزیه و تحلیل طیف سنجی تولید مثل دقیق رنگ در کل طیف نمایش را تأیید می کند.
کالیبراسیون پاسخ لمسی
Sub -} تست دقت پیکسل تشخیص دقیق لمس را در کل سطح صفحه نمایش تضمین می کند.
تست های پیری تسریع شده
شبیه سازی 50،000 - ساعت عملیاتی برای اطمینان از قابلیت اطمینان طولانی مدت در محیط های تجاری.
مقاومت در برابر ارتعاش
تست در هر استاندارد IEC 60068-2-6 دوام در طول حمل و نقل و نصب را تضمین می کند.
نتایج آزمایش قابلیت اطمینان
MTBF
60,000
ساعت
چرخه دما
1,000
-20 درجه تا درجه+70 درجه
تست رطوبت
500
ساعت
ارتعاش
2G
10-500 هرتز
تست قطره
76 سانتی متر
بقا
مهندسی نوری و مدیریت نور
فناوری پیشرفته نور پس زمینه و طراحی نوری دقیق با هم کار می کنند تا تعادل کاملی بین شفافیت و عملکرد نمایش داشته باشند.
ادغام فناوری نور پس زمینه
صفحه شفاف از فناوری Advanced Edge - LIT LED LED فناوری نور پس زمینه بهینه شده برای برنامه های نمایشگر شفاف استفاده می کند. سیستم نور پس زمینه با استفاده از LED های بهره وری بالا- با کارآیی درخشان بیش از 150 لومن در هر وات استفاده می کند.
بازده مصرف برق
کمتر از یا برابر با 180W
مصرف برق دارای امتیاز در حین ارائه عملکرد صفحه نمایش حق بیمه در کل منطقه مشاهده 27 "x 10".
ویژگی های طراحی نوری
- صفحات راهنمای چراغ ساختاری Micro - از طریق قالب تزریق دقیق
- الگوهای استخراج استراتژیک (15-45 نقطه در هر سانتی متر مربع)
- توزیع نور یکنواخت در کل سطح صفحه نمایش
- High-efficiency LEDs with >150 لومن در هر وات اثربخشی

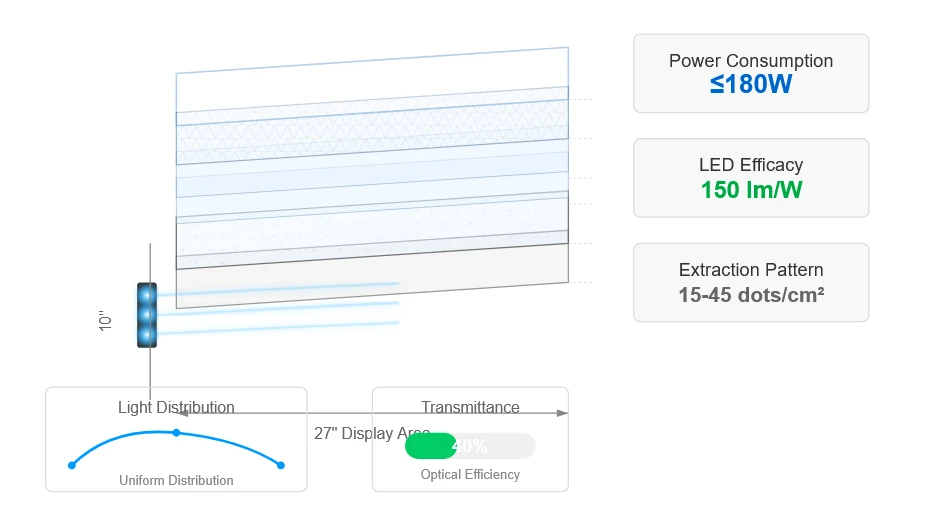

پیکربندی پشته نوری
لایه بازتابنده 98 ٪ بازتاب
صفحه راهنمای چراغ PMMA با نقاط میکرو {{0}
فیلم های انتشار دو لایه - لایه
ساختار منشور تقویت روشنایی
لایه های محافظ ضد - بازتاب
اعتبار سنجی تحقیق
"فن آوری های پیشرفته نمایشگر شفاف ، پیشرفت های قابل توجهی در کارآیی نوری هنگام استفاده از سیستم های مدیریت نور ساخت یافته نشان می دهد ، و دستیابی به مقادیر انتقال بیش از 40 ٪ ضمن حفظ سطح روشنایی نمایش قابل مقایسه با پانل های LCD معمولی."
منبع: Chen ، L. ، Wang ، M. ، & Zhang ، Y. (2023). مهندسی نوری در سیستم های نمایش شفاف. مجله فناوری نمایش ، 19 (4) ، 234-247. doi: 10.1109/jdt.2023.3156789
علوم رنگی و پردازش تصویر
قابلیت های پیشرفته پردازش رنگ ، بدون در نظر گرفتن شرایط پس زمینه یا محیط های مشاهده ، رنگهای پر جنب و جوش و دقیق را تضمین می کند.
پردازش رنگ 10 بیتی
پانل صفحه نمایش شفاف شامل قابلیت های پیچیده پردازش رنگ است که از عمق رنگ 10 بیتی در کانال های قرمز ، سبز و آبی پشتیبانی می کند. این پیکربندی تولید مثل 1.07 میلیارد رنگ مجزا را امکان پذیر می کند.
این به طور قابل توجهی از نمایشگرهای استاندارد 8 بیتی که فقط 16.7 میلیون رنگ پشتیبانی می کنند ، فراتر می رود و طیف گسترده تری از بیان رنگ و شیب های نرم تر را فراهم می کند.
خط لوله پردازش رنگ
خط لوله پردازش رنگ از الگوریتم های تصحیح گاما پیشرفته به طور خاص برای کاربردهای صفحه شفاف کالیبره شده است. این الگوریتم ها ویژگی های نوری منحصر به فرد معرفی شده توسط بستر شفاف را جبران می کنند.
نتیجه ، بدون در نظر گرفتن شرایط پس زمینه ، تولید مثل دقیق رنگ است و از عملکرد مداوم در محیط های مختلف نصب اطمینان حاصل می شود.
مقایسه عمق رنگ
استاندارد 8 بیتی
16.7M
رنگ
10 بیتی (نمایشگر ما)
1.07B
رنگ
معیارهای عملکرد رنگ
پوشش SRGB
فضای رنگی99.2%
نزدیک - پوشش کامل از فضای استاندارد رنگ وب ، اطمینان از بازنمایی دقیق رنگ برای محتوای دیجیتال.
پوشش Adobe RGB
گام های حرفه ای87.5%
پوشش عالی از فضای رنگی حرفه ای گسترده مورد استفاده در عکاسی و طراحی.
دقت رنگ
کمتر از یا برابر با 2.0
دلتا e
استاندارد دقت رنگ حرفه ای
با استانداردهای حرفه ای برای دقت رنگ مطابقت دارد ، و اطمینان می دهد که رنگ ها مطابق با سازندگان محتوا در نظر گرفته می شوند.
یکنواختی رنگ
کمتر از یا برابر با 5 ٪
تنوع
در کل پانل
حداقل تغییر رنگ در سطح نمایشگر برای تجربه مشاهده مداوم از هر زاویه.
بهینه سازی زمان پاسخ
فناوری کریستال مایع با سرعت بالا- سرعت حرکت صاف و حداقل تاری برای محتوای پویا را تضمین می کند.

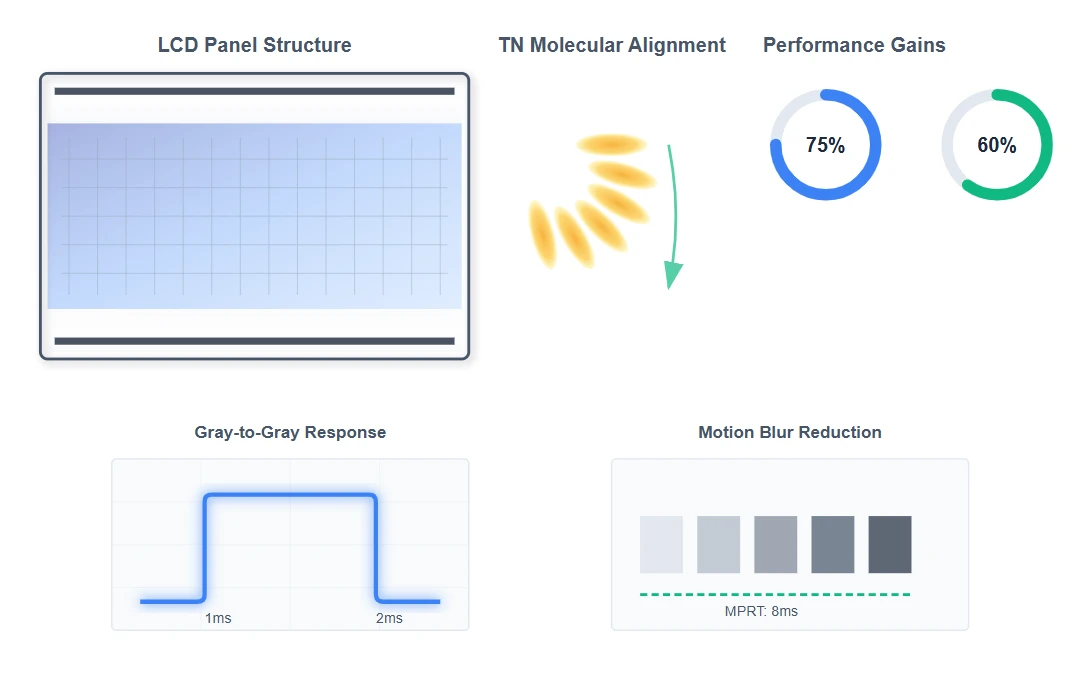

HIGH - سرعت فناوری کریستال مایع سرعت
زمان پاسخ خاکستری 1ms خاکستری - to -}} به دست آمده در این صفحه شفاف از فرمولاسیون کریستال مایع اختصاصی و بهینه سازی شکاف سلولهای پیشرفته حاصل می شود.
مشخصات زمان پاسخ
خاکستری - به - زمان پاسخ خاکستری 1MS
انتقال سریع پیکسل را بین سایه های خاکستری امکان پذیر می کند و باعث کاهش آثار حرکتی در محتوای حرکت سریع {{0} می شود.
زمان پاسخگویی به تصویر حرکت (MPRT) 8ms
اقدامات تاری حرکت درک شده از طریق تکنیک های اسکن نور پس زمینه هماهنگ.
مزایای فناوری
خصوصیات نماتیک پیچ خورده (TN) با تثبیت پلیمر افزایش یافته است
60 ٪ کاهش در زمان سوئیچینگ مولکولی در مقایسه با پانل های استاندارد VA
75 ٪ کاهش در مصنوعات حرکتی درک شده از طریق اجرای پیشرفته MPRT
عملکرد ایده آل برای ارائه محتوای پویا در محیط های تجاری
مدیریت انرژی و کارآیی
استراتژی های پیشرفته بهینه سازی انرژی ضمن حفظ مصرف انرژی کارآمد ، عملکرد بالا را تضمین می کنند.
مصرف برق
کمتر از یا برابر با 180W
با توجه به روشنایی کامل مصرف
ولتاژ ورودی
100-220V
سازگاری جهانی AC
عامل قدرت
>0.95
راندمان فعال PFC
استراتژی های بهینه سازی انرژی
کنترل نور پس زمینه پویا
شدت نور پس زمینه را بر اساس روشنایی محتوا تنظیم می کند و باعث کاهش مصرف برق برای صحنه های تیره تر می شود.
روشنایی تطبیقی
به طور خودکار با شرایط نور محیط تنظیم می شود ، بهینه سازی دید ضمن حفظ انرژی.
تجزیه و تحلیل محتوا
مقیاس برق هوشمند بر اساس پیچیدگی محتوا و خصوصیات حرکتی.
سازگاری جهانی
دامنه ولتاژ گسترده نیاز به تجهیزات اضافی برای تهویه برق را از بین می برد.

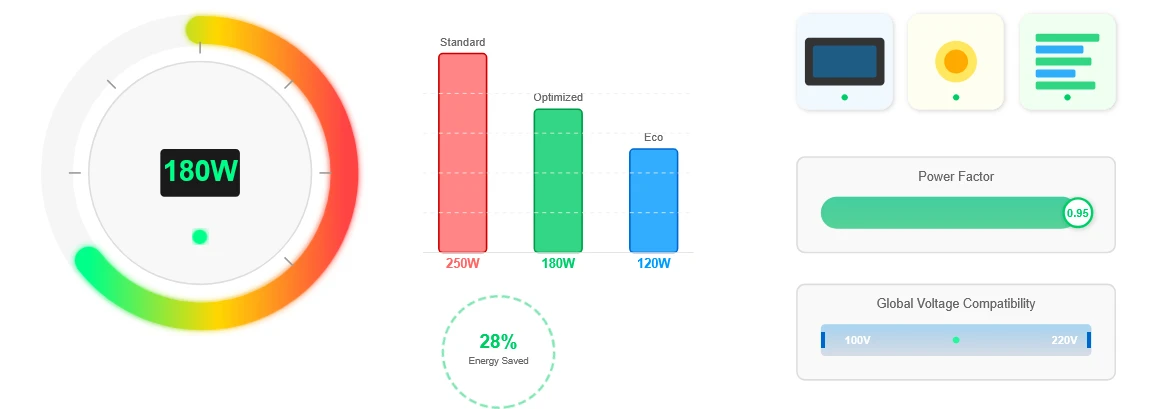

مقایسه مصرف برق
برنامه ها و قابلیت های ادغام
صفحه لمسی شفاف 27 "x 10" در برنامه هایی که نیاز به عملکرد نمایش همزمان و دید پس زمینه دارند ، برتری دارد.

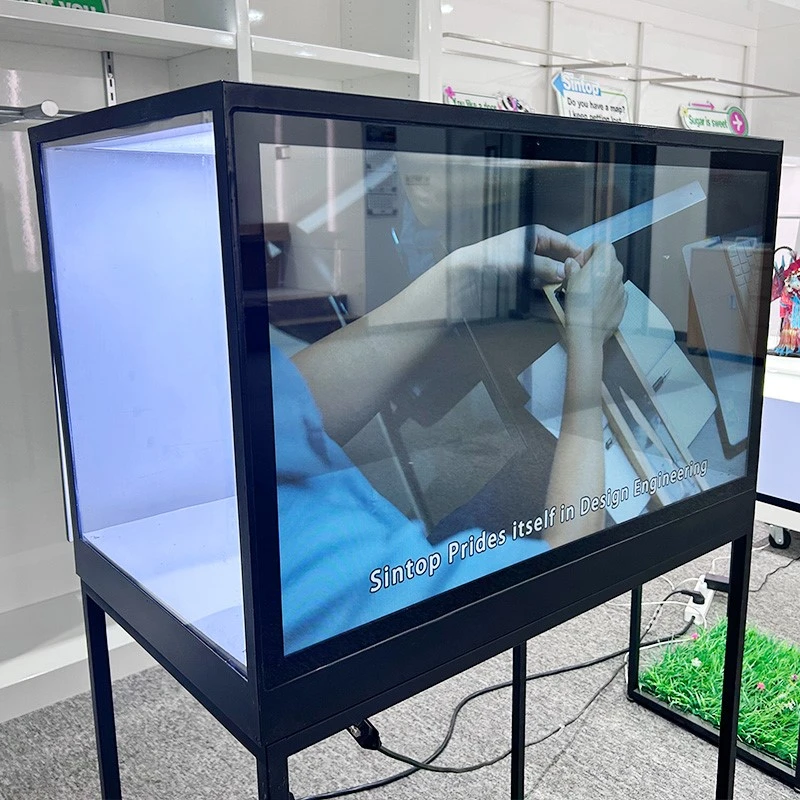

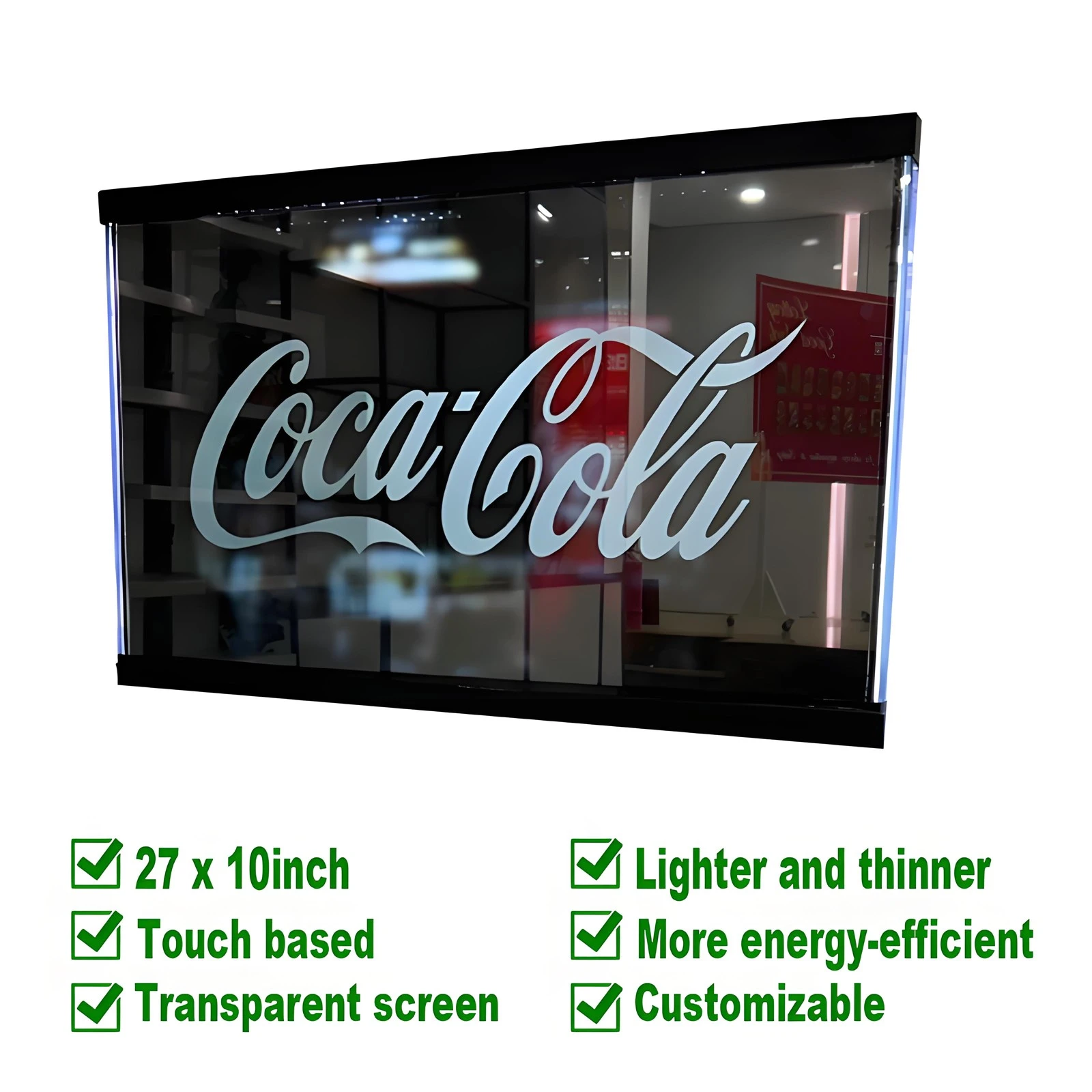

ویترین خرده فروشی
نمایشگرهای محصول را با محتوای دیجیتالی تعاملی در حالی که دید از محصولات واقعی را حفظ می کند ، تقویت کنید.
نمایشگاه های موزه
ضمن حفظ دید از آثار باستانی و نمایشگاه ، پوشش اطلاعات تعاملی را ارائه دهید.
نمایشگاه های اتومبیل
ویترین ویژگی های وسیله نقلیه با پوشش های تعاملی ضمن حفظ دید خودرو.
معماری
برای نمایش اطلاعات و حفظ شفافیت بصری در عناصر ساختمان ادغام شوید.
مشخصات ادغام
گزینه های نصب
راه حل های نصب همه کاره برای اسکان سناریوهای مختلف نصب:
VESA {{0} points سازگار
براکت های نصب سفارشی موجود است
گزینه های دیوار ، سقف و آزاد
انعطاف پذیری جهت گیری
صفحه نمایش را می توان در چندین جهت نصب کرد:
جهت گیری افقی (چشم انداز)
جهت گیری عمودی (پرتره)
تنظیمات چرخش سفارشی موجود است
فناوری لمسی
قابلیت های لمسی پیشرفته برای برنامه های تعاملی:
فناوری لمسی خازنی پیش بینی شده
10 - پشتیبانی چند لمسی
Sub -} دقت لمس لمس
طراحی مقاوم در برابر آب و گرد و غبار
اتصال و کنترل
گزینه های جامع رابط:
HDMI ، DisplayPort ، USB- C با تحویل برق
مدیریت شبکه RS-232 و TCP/IP
API برای ادغام با سیستم های کنترل

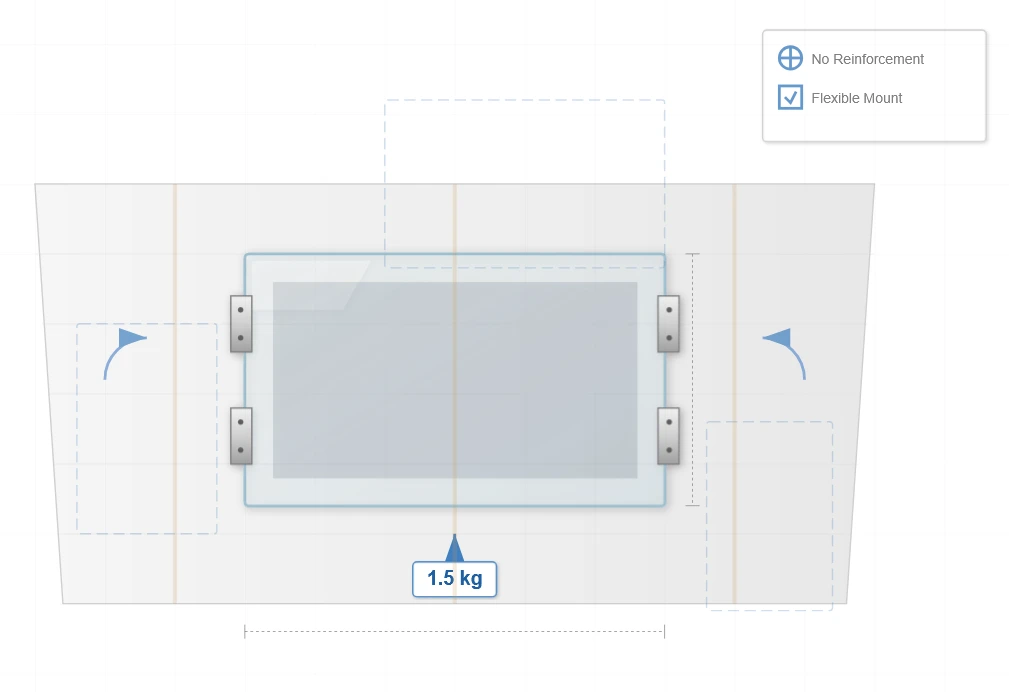

انعطاف پذیری نصب
وزن پانل 1.5 کیلوگرم امکان نصب دیوار- را بدون نیاز به تقویت در اکثر محیط های ساختمانی تجاری امکان پذیر می کند. این نمایشگر شفاف همراه با گزینه های نصب همه کاره و انعطاف پذیری جهت گیری ، می تواند یکپارچه در فضاهای متنوع معماری و تجاری ادغام شود.
