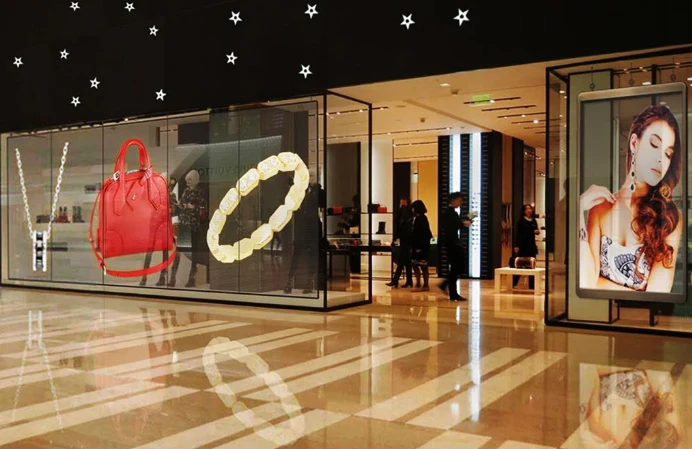

وزن بیشتر از بودجه پروژه ها را می کشد.
صفحه های شفاف وزن دارند3-12 کیلوگرم بر متر مربعو بدویدضخامت 10 میلی متر. صفحه نمایش های سنتی با کابینت وزن دارند30-50 کیلوگرم بر متر مربعو اندازه گیری کنیدعمق 50-150 میلی متر. یک ساختمان میراث با پنجرههای اصلی اغلب نمیتواند وزن LED سنتی را بدون تقویتکننده فولادی که فهرستهای میراث را از بین میبرد، تحمل کند. صفحه های شفاف مستقیماً روی سطوح شیشه ای داخلی بدون هیچ گونه اثر ساختاری نصب می شوند. نصب به جای چند ماه طول می کشد.
یک زنجیره خردهفروشی با 500 ویترین شیشهای، صفحههای شفاف را در سراسر شبکه بدون دست زدن به سازههای ساختمانی پهن کرد. تلاش مشابه با صفحه نمایش های سنتی نیازمند مهندسی سازه سفارشی در هر مکان است-حوزه پروژه ای که اکثر پیشنهادات را قبل از رسیدن به تصویب بودجه نهایی از بین می برد.
آنچه ما در واقع مقایسه می کنیم
برای چندین دهه، صفحه نمایش های LED سنتی در همه جا-تبلیغات استادیوم، تابلوهای خرده فروشی وجود داشت. آنها خوب کار کردند: رنگ های روشن، دقیق، قابل اعتماد. اما آنها با توافقی همراه شدند که هیچ کس نمی توانست آن را مهندسی کند: هر صفحه نمایش اساساً یک دیوار بود. نور مسدود شده، نماها مسدود شده، فضا را اشغال کردند.
LED شفاف این معادله را تغییر می دهد. دسته بندی محصولات در کل.
برنامه خرده فروشی همان چیزی است که در حال حاضر بیشتر رشد را هدایت می کند. ویترین مغازه ها همیشه یکی از بهترین املاک و مستغلات بوده اند. شما می خواهید محصولات را نشان دهید و تبلیغات را به طور همزمان اجرا کنید. LED سنتی انتخاب-صفحه یا پنجره را مجبور میکند. LED شفاف این انتخاب را به طور کامل حذف می کند. مشتریان به طور همزمان محتوای تبلیغاتی و کالا را مشاهده می کنند. مکانهای پرچمدار نایک و زارا خیلی زود متوجه این موضوع شدند. این مورد یکبار مصرف توضیح می دهد که چرا LED شفاف ظرف پنج سال از کنجکاوی خاص به توجه تجاری جدی تبدیل شد.
چگونه آنها ساخته شده اند
صفحهنمایشهای سنتی یک چیز را در اولویت قرار میدهند: جمع کردن هرچه بیشتر پیکسلها در یک ناحیه مشخص. تراشه های LED{1}}SMD (دستگاه نصب سطحی), COB (تراشه روی برد)، یا بزرگترDIP (بسته دو خطی-)قالببندی کنید-بهطور محکم روی بسترهای PCB بستهبندی شود. ماسک مشکی یا پوشش اپوکسی همه چیز را می پوشاند تا نور محیط را جذب کند و کنتراست را افزایش دهد.
نتایج برای خود صحبت می کنند. پانل های COB نسبت کنتراست بالا را نشان می دهند20,000:1. پیچ های پیکسل به همان اندازه خوب استP0.6 میلی متربرای نمایشگرهای 4K و 8K واحدهای بیرونی فشار می آورند10000 نیت.
اما صفحه نمایش های LED سنتی 100% عبور نور از خود را مسدود می کنند. آنها دیوارهای دیجیتالی هستند. عالی برای تاثیر، وحشتناک برای هر چیزی که شما نیاز به دیدن آن دارید.

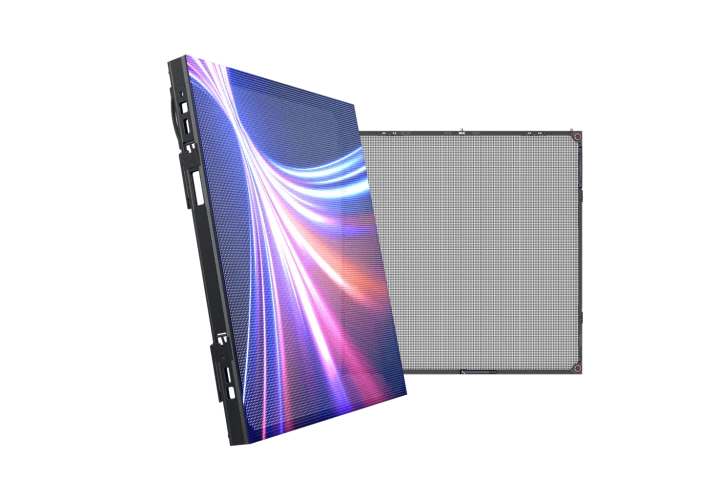

صفحه نمایش شفاف از انتهای مخالف شروع می شود. به جای به حداکثر رساندن تعداد پیکسل ها، آنها طوری طراحی شده اند که نور را از خود عبور دهند و در عین حال کیفیت تصویر را قابل قبول نگه دارند. سه رویکرد اصلی وجود دارد.طرحهای مبتنی بر نوار{0}}تراشههای LED را روی نوارهای آلومینیومی یا PCB باریک با شکافهایی بین آنها قرار دهید-نور از شکافها عبور میکند و بسته به فاصله، شفافیت 60 تا 90 درصد را نشان میدهد.نسخه های مبتنی بر فیلم{0}}میکرو-LEDها را در زیرلایههای شفاف بسیار نازک (با ضخامت حدود 4 میلیمتر، وزن 3-6 کیلوگرم بر متر مربع) قرار دهید که مستقیماً روی شیشههای موجود میچسبند.طرح های یکپارچه{0}}شیشه ایالمان های ساندویچ LED بین لایه های شیشه ای دوتایی، شیشه های معماری را به یک سطح نمایش تبدیل می کند.
فاصله بیشتر بین نوارها به معنای عبور نور بیشتر، اما پیکسل کمتر در هر متر مربع است. هر صفحه شفاف سازش بین این دو چیز است.

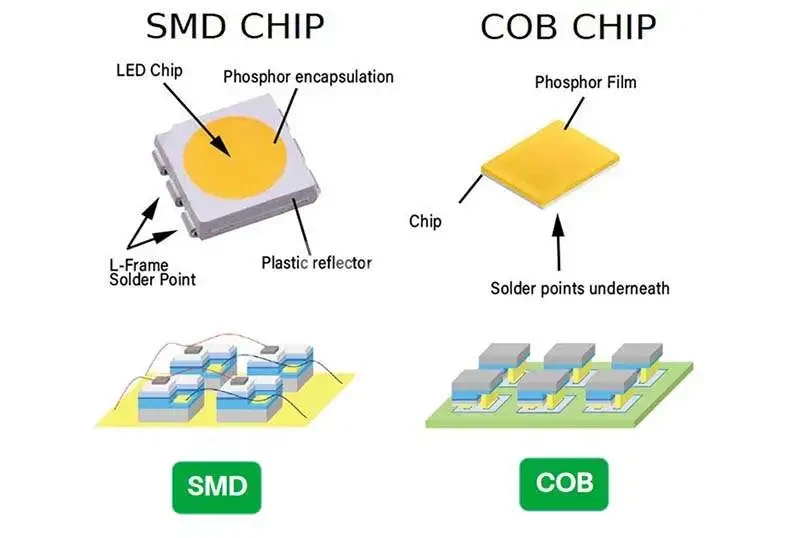

انواع بسته بندی LED
SMD{0}}دستگاه نصب سطحیده ها سال است که وجود دارد. تراشههای جداگانه در محفظههای پلاستیکی کوچک، که روی PCB لحیم شدهاند. این فناوری ساده است، که دقیقاً مزیت آن است. زنجیرههای تامین بالغ هستند، تکنسینها میدانند که چگونه با آن کار کنند، و زمانی که یک LED خاموش میشود، میتوان آن را بدون تعویض کل ماژول تعویض کرد. این ثابتشدهترین و قابلاطمینانترین فناوری LED است:-بهروز نیست، بهطور پیوسته کاربردی،-مقرون به صرفه نگهداری میشود. کنتراست در اطراف نشسته است1,200-1,800:1. بیشتر واحدها حدودا دوام دارند50000 ساعتقبل از اینکه روشنایی به طور قابل توجهی کاهش یابد. برای هر چیزی P1.2 یا درشت تر، SMD به دلایل خوبی گزینه پیش فرض باقی می ماند.
COBجایی است که چیزها جالب-و گران میشوند. Chip on Board از محفظه های پلاستیکی منفرد به طور کامل عبور می کند. تراشه های LED متعدد مستقیماً روی بستر نصب می شوند و سپس با یک لایه رزین پوشانده می شوند. مهندسی از آنجا سود می برد: گرما تقریباً 3 برابر بهتر از بین می رود (هیچ محفظه پلاستیکی گرما را به دام نمی اندازد)، کنتراست از بین می رود.20,000:1(این سطح یکپارچه نور محیط را به طور موثرتری جذب می کند)، و طول عمر فراتر می رود100000 ساعت. این تنها گزینه مناسب برای زمینهای فوق-زیبا زیر P1.0 است. معاوضه: وقتی چیزی خراب می شود، کل ماژول نیاز به جایگزینی دارد200-300 دلار برای هر حادثه. و هزینه اولیه به طور قابل توجهی بالاتر است. این فناوری مناسب استودیوهای پخش و{2}}محیط های شرکتی پیشرفته است. این نشان دهنده سرمایه گذاری بیش از حد برای لابی هتل است.

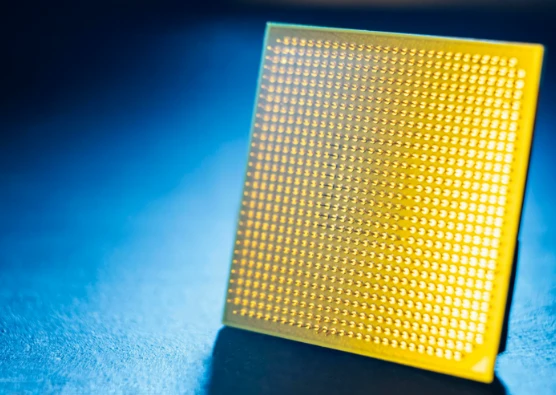

سپس وجود داردGOB-SMD با پوشش محافظ. چسب روی تخته. همان تکنولوژی زیرین، اما با یک لایه چسب نوری که سطح LED را می پوشاند. این باعث دوام بهتر در برابر تماس فیزیکی و رطوبت می شود و در عین حال اقتصاد تعمیر SMD را حفظ می کند. برخی از ادغامکنندگان آن را به شدت برای محیطهای خردهفروشی{4}}پرترافیک توصیه میکنند. دیگران آن را برای اکثر برنامه ها غیر ضروری می دانند. نتایج بسته به موارد استفاده خاص متفاوت است.
اکثر صفحههای شفاف از نوارهای اصلاحشده-بر پایه SMD یا بسترهای شفاف تخصصی استفاده میکنند. برخی از مدلهای ممتاز از رویکردهای ترکیبی شفاف COB-استفاده میکنند.
مشخصاتی که در واقع مهم هستند (و آنهایی که اهمیت ندارند)
همه مشخصات سزاوار توجه یکسان نیستند.
شفافیت
شفافیت از50% تا 95%بر روی صفحه نمایش شفاف بسته به پیکربندی. نشیمنگاههای سنتی 0%-که برای نحوه عملکرد آنها بسیار مهم است. گام های پیکسل درشت تر به معنای فاصله بیشتر بین نوارهای LED، عبور نور بیشتر است. به P9.26 فشار دهید و شفافیت 80% را پشت سر می گذارید، اما در آن مرحله فقط برای-مشاهده در مقیاس بزرگ-نماهای ساختمان که از آن طرف خیابان دیده می شوند مناسب هستید.
قطعنامه
وضوح برنده واضح LED سنتی است. COB به خوبی پیش می رودP0.4. صفحهنمایشهای سنتی SMD استاندارد در پایینترین قسمت قرار دارندP1.0-P1.2. نمایشگرهای شفاف در حال حاضر به حداکثر می رسدP2.6. اکثر ادغامکنندههای AV از یک محاسبه سریع استفاده میکنند: فاصله پیکسل (به میلیمتر) را بر 0.3 تقسیم کنید تا حداقل فاصله دید راحت را بر حسب متر بدست آورید. بنابراین یک صفحه شفاف P3.9 به حدود 13 متر نیاز دارد تا پیکسل ناپدید شود. صفحه نمایش سنتی P1.2 از فاصله 4 متری واضح به نظر می رسد.
روشنایی
برای استفاده در فضای داخلی، معمولاً LED شفاف خروجی میشود800-2500 نیت. صفحه نمایش های داخلی سنتی اجرا می شود600-1500 نیت-خیلی شفاف در واقع در بسیاری از تنظیمات دارای لبه است. ویترین ها نیاز به منگنه بیشتری دارند: معمولاً صفحه های شفاف اجرا می شوند4000-5500 نیت. نور مستقیم خورشید جایی است که سنتی هنوز بر آن فشار میآورد-5000-10000 نیتدر حالی که صفحه های شفاف پشت شیشه زیر 6000 نیت مبارزه می کنند.
کنتراست و رنگ
کنتراست و رنگ{0}}LED سنتی در اینجا غالب است و این تغییر نخواهد کرد. طراحی ماسک سیاه نور محیط را جذب می کند و سیاهی عمیق تری ایجاد می کند. آزمایشگاه پستهای فناوری COB-نسبت کنتراست را در بالا اندازهگیری کرد20,000:1. جایی که صفحه نمایش های سنتی سیاه و سفید را نشان می دهند، صفحه های شفاف هر چیزی را که پشت سرشان است نشان می دهد. اتاق کنفرانس، پارکینگ، نور روز. هیچ مهندسی این را حل نمیکند-این امر ذاتی عبور نور است.

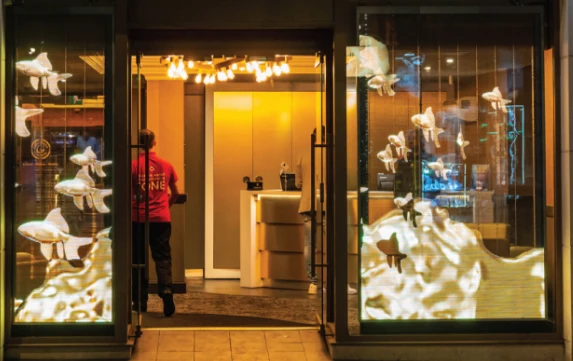

آنچه شما در واقع پرداخت خواهید کرد
اینها قیمتهای FOB شنژن هستند{0}}هزینه فرود در آمریکای شمالی یا اروپا معمولاً 15 تا 25 درصد اضافه میشود. قیمت ها در نوسان است؛ هزینه تراشه LED بین سه ماهه اول و سه ماهه تقریباً 12٪ کاهش یافته است3 2024.
LED شفاف
پانلهای ارسالی-سطح-ورودی اجرا میشوند$580-950/m². -جلوی میان برد-انتشار-جایی که اکثر تاسیسات تجاری در آن قرار دارند-$1,100-2,400/m². LED فیلم شفاف برای$1,150-2,800/m². نمایشگرهای شفاف هولوگرافیک فشار می دهند$1,400-3,200/m².
ال ای دی سنتی
SMD فضای باز (P4-P10) ارزان ترین است$150-400/m². SMD داخلی (P1.5-P3) اجرا می شود$300-800/m². ضربات-زیبا COB (P0.9-P1.2).$1,000-2,500/m². COB فوق-خوب (P0.6 و پایین تر) در شروع می شود$3,000+/m².
نصب و راه اندازیبرای LED شفاف معمولاً 200 دلار-500/m² نصب میشود که مستقیماً روی شیشههای موجود نصب میشود. نصب ال ای دی سنتی 500 تا 2000 دلار در متر مربع با در نظر گرفتن الزامات سازه اجرا می شود. اینجاست که تفاوت وزنی که در ابتدا ذکر شد در بودجه نمایان می شود.
هزینه های انرژی سالانهدر یک نصب 100 متر مربعی که روزانه 12 ساعت کار می کند: تقریباً 3000 دلار-4500 دلار برای شفاف، 5000-7500 دلار برای سنتی. صفحه نمایش های شفاف 30 تا 40 درصد تراشه های LED کمتری را در هر متر مربع می کشند و به جای تهویه فعال، خنک کننده غیرفعال هستند.
تولید محتوامتغیر دیگری را اضافه می کند که مردم فراموش می کنند. نمایشگرهای شفاف به محتوایی نیاز دارند که برای پسزمینههای شفاف طراحی شده باشد-مناطق سیاه به صورت شفاف نشان داده میشوند.
واقعیت نصب و نگهداری
صفحه نمایش های LED شفاف با استفاده از چسب، سیستم های مغناطیسی یا گیره های مکانیکی مستقیماً روی سطوح شیشه ای نصب می شوند. بدون ساختار فولادی برای اکثر کاربردها. جدول زمانی: روز تا هفته
صفحه نمایش های LED سنتی به ساختارهای پشتیبانی اختصاصی، محاسبات بارگذاری وزن، تجزیه و تحلیل بار باد برای فضای باز، مجوزهای ساختمانی اغلب نیاز دارند. جدول زمانی: هفته ها تا ماه ها.
تعمیر و نگهداری نیز متفاوت عمل می کند. صفحه نمایش های شفاف از جایگزینی نوار/پانل مدولار استفاده می کنند. قطعات برای خدمات تکنیسین به اندازه کافی سبک هستند. صفحه نمایش های SMD سنتی امکان تعویض تک LED را می دهند اما به تکنسین های ماهر با لحیم کاری دقیق-10 دلار-15 دلار در هر حادثه نیاز دارند. صفحه نمایش های COB سنتی نیاز به تعویض در سطح ماژول با قیمت 200-300+ دلار در هر حادثه تعمیر دارند، اگرچه خرابی ها کمتر اتفاق می افتد.
جایی که هر کدام تعلق دارد
برخی از پروژه ها به وضوح در یک اردوگاه قرار می گیرند.
ال ای دی شفاف برنده می شود:ساختمان های دیوار شیشه ای که در آن نماها به سطوح رسانه ای تبدیل می شوند و در عین حال معماری را دست نخورده نگه می دارند. آتریوم مرکز خرید و پارتیشن شیشه ای. سالنهای نمایشگاه و موزهها محتوای دیجیتال را بر روی نمایشگرهای فیزیکی لایهبندی میکنند. نمایشگاه های خودرو. پس زمینه صحنه و رویداد که در آن اجراکنندگان از طریق صفحه نمایش ظاهر می شوند.

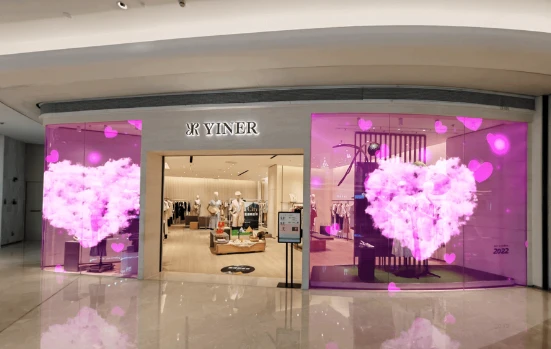

LED سنتی برنده می شود:بیلبوردهای تبلیغاتی در فضای باز که نیاز به حداکثر روشنایی در زیر نور مستقیم دارند. استادیوم در ارتفاع 50+ متری نمایش داده میشود که در آن زمین پیکسلهای ظریف نامربوط است. استودیوهای پخش و اتاقهای کنترل که در آنها دقت رنگ قابل مذاکره نیست-. صفحه نمایش اصلی کنسرت صدها متر مربع را پوشش می دهد. اطلاعات مرکز حمل و نقل در جایی نمایش داده می شود که شفافیت چیزی اضافه نمی کند.
کدام یک؟
آیا شیشه ای وجود دارد که می خواهید آن را حفظ کنید؟ آیا نور طبیعی برای عملکرد فضا مهم است؟ آیا سازه می تواند 30-50 کیلوگرم بر متر مربع را تحمل کند؟ فاصله دید معمولی چقدر است؟ آیا بودجه نیاز به محاسبه مهندسی سازه دارد؟
برای دسته رو به رشد پروژههای مربوط به معماری شیشهای و نور طبیعی، LED شفاف از جایگزین جالب به در نظر گرفتن پیشفرض تغییر کرده است. برای سایر موارد-بیلبوردهای تبلیغاتی در فضای باز، استودیوهای پخش، نمایشگرهای استادیوم-ال ای دی سنتی دقیقاً همان چیزی است که همیشه بوده است: اثبات شده، روشن، مقرون به صرفه-و کاملاً غیرشفاف.
